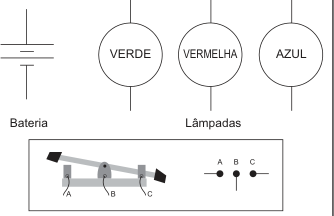

Um garoto precisa montar um circuito que acenda três lâmpadas de cores diferentes, uma de cada vez. Ele dispõe das lâmpadas, de fios, uma bateria e dois interruptores, como ilustrado, junto com seu símbolo de três pontos. Quando esse interruptor fecha AB, abre BC e vice-versa.

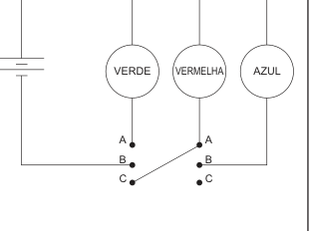

O garoto fez cinco circuitos elétricos usando os dois interruptores, mas apenas um satisfaz a sua necessidade. Esse circuito é representado por
A questão avalia o conceito de interruptor comutador (chave de três terminais) e sua aplicação em circuitos elétricos em série.
O interruptor comutador possui três terminais: A, B e C. O terminal B é o comum — ele se conecta a A ou a C, nunca aos dois ao mesmo tempo. Assim, em qualquer posição do interruptor, há exatamente um caminho possível para a corrente.

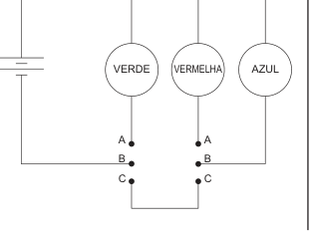

Para acender três lâmpadas uma de cada vez, os dois interruptores devem ser ligados em cascata (configuração em árvore):
Com isso, as combinações possíveis são: 1º fecha AB → VERDE acende (independente do 2º); 1º fecha BC e 2º fecha AB → VERMELHA acende; 1º fecha BC e 2º fecha BC → AZUL acende. Em nenhuma combinação duas lâmpadas acendem simultaneamente.
Os circuitos incorretos apresentam falhas como: interruptores ligados em paralelo (permitindo que duas lâmpadas acendam ao mesmo tempo), terminais C dos dois interruptores interligados entre si sem conectar às lâmpadas corretamente, ou ausência de caminho completo para uma das lâmpadas — fazendo com que ela nunca possa ser acesa.
