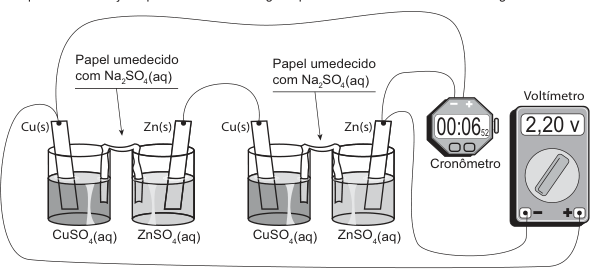

É possível ligar aparelhos elétricos de baixa corrente utilizando materiais comuns de laboratório no lugar das tradicionais pilhas. A ilustração apresenta uma montagem que faz funcionar um cronômetro digital.
Utilizando a representação de projetos elétricos, o circuito equivalente a esse sistema é
A questão avalia a capacidade de representar um sistema eletroquímico real por meio de um circuito elétrico equivalente, utilizando simbologia padrão de projetos elétricos.
A montagem ilustrada contém duas células eletroquímicas (tipo Daniell: Cu/CuSO₄ || ZnSO₄/Zn, conectadas por papel umedecido com Na₂SO₄ funcionando como ponte salina). Essas duas células estão ligadas em série — a saída positiva de uma conecta-se à negativa da outra —, o que explica a tensão total medida (~2,20 V, aproximadamente o dobro do potencial de uma única célula de Daniell). O cronômetro digital funciona como o resistor (carga) do circuito, e o voltímetro está conectado em paralelo para medir a tensão.
O circuito correto deve, portanto, representar: dois geradores em série, um resistor em série com eles (o cronômetro) e um voltímetro em paralelo com o conjunto. Essa é exatamente a configuração mostrada na alternativa correta: dois símbolos de bateria em série na base, um resistor (bobina) no ramo central e o voltímetro (símbolo V em círculo) em paralelo no topo.
As demais alternativas estão erradas porque representam apenas um gerador (não dois), mostram os geradores em paralelo em vez de série, apresentam o voltímetro em posição incorreta, ou incluem quatro fontes — nenhuma dessas configurações corresponde ao arranjo físico real descrito no enunciado.
